新しいバージョンの名刺サイズ基板の部品配置と組み立て案内です。はんだ付けで問題が起きても対応できないため、組み立ては自己責任で行ってください。
7/30に動作確認を行いました。現状 PKMCS0909 が生産中止のため、代替としてインピーダンス 8Ω 程度のスピーカーを付けると良い音になります。

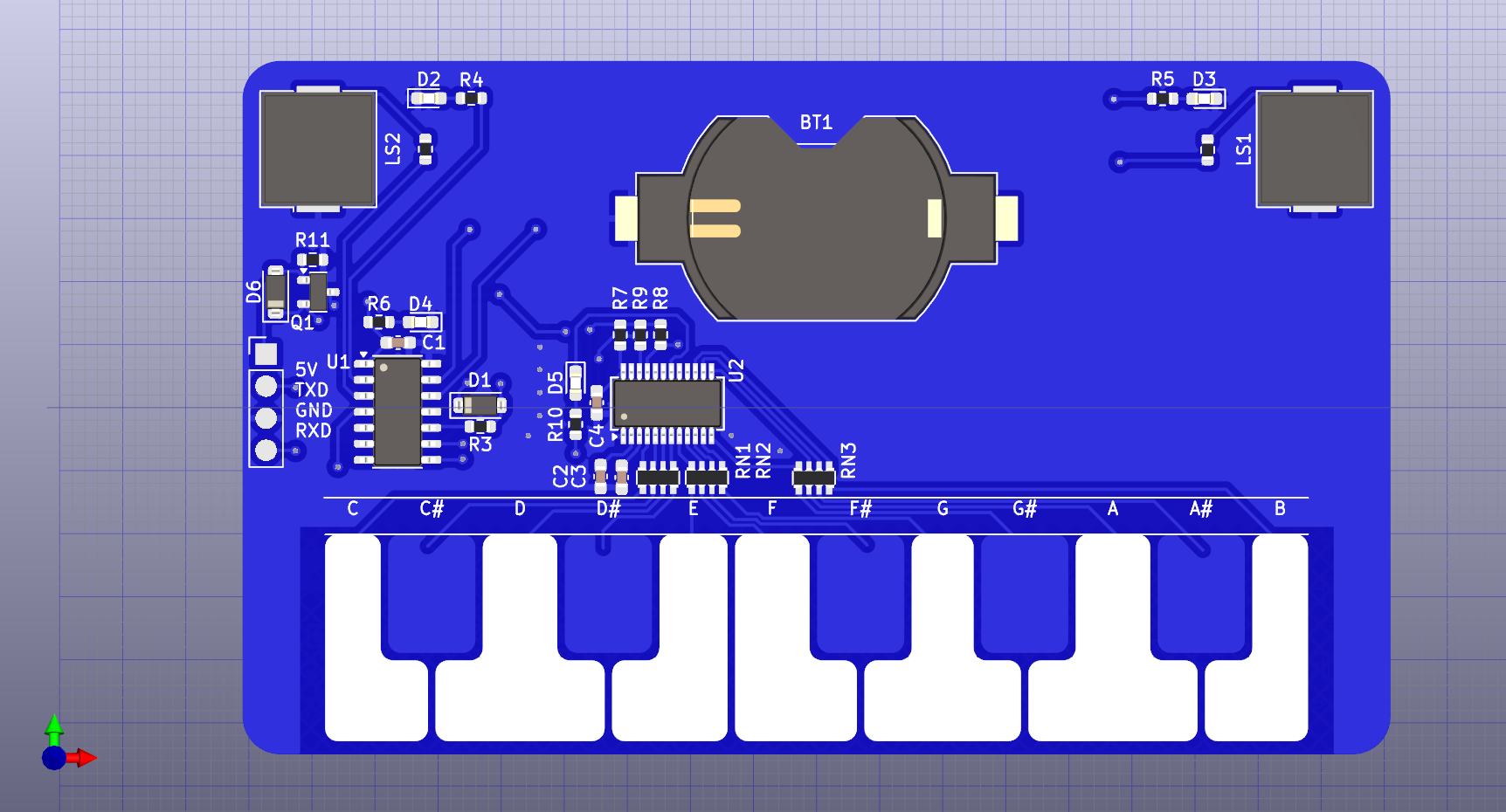

基板画像
資料
Card size board v4（PDF） Card size board（PDF）
組み立ての流れ
- 上の画像に従い部品をはんだ付けします。
- UARTの書き込み機を横の端子に繋ぐと、ブートローダとプログラムを書き込める想定です。
- XW12A がタッチ検出ICなので、鍵盤部分に触るとブザー音やLED点灯ができる想定です。
今回はICチップを安価で書き込みやすいものに変更しています。抵抗アレイのはんだ付けが難しい点は従来どおりです。
